Горизонтальный обрабатывающий центр HM1000

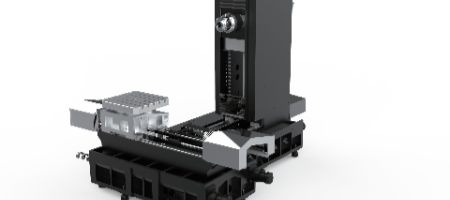

Горизонтальные обрабатывающие центры серии HM с роликовыми направляющими высокой жесткости, спроектированные по современным международным принципам, имеют станину перевернутой T-формы, центральную головку и подвижную колонну, обеспечивая большой пролет, жесткость и прочность.

Эта серия особенно подходит для черновой и чистовой обработки различных корпусных деталей; высокая динамика осей сокращает время позиционирования, а применение современных систем станка и высокоскоростного шпинделя повышает эффективность.

Технические параметры

Параметр

Горизонтальный обрабатывающий центр HM1000

Характеристики

Ходы

Поперечная ось X

1300mm

Вертикальная ось Y

1000mm

Продольная ось Z

1000mm

Расстояние от оси шпинделя до поверхности рабочего стола

120-1120

Расстояние от торца шпинделя до центра стола

200-1200

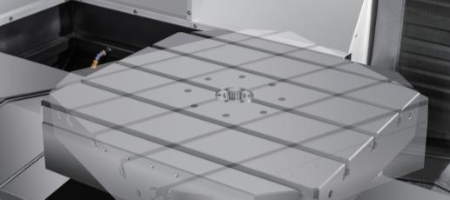

Рабочий стол

Размер рабочего стола

1000*1000

Индексация рабочего стола

1°x360

Макс. нагрузка на рабочий стол

2000

Максимальный диаметр поворота рабочего стола

Φ1800

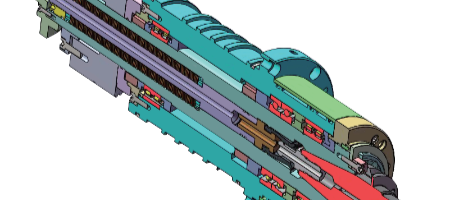

Шпиндель

Скорость вращения шпинделя

50-6000rpm

Тип привода

Ременной синхронный привод

Крутящий момент шпинделя (номинальный/максимальный)

143/236

Мощность главного двигателя

15/18.5kw
Сервооси

Скорость быстрых перемещений X/Y/Z

24/24/24m/min

Скорость рабочей подачи

1-10000mm/min
Магазин инструмента

Тип магазина инструмента

ATC-магазин на 30 инструментов

Спецификация магазина инструмента

BT-50
Точность

Точность позиционирования

0.012mm

Повторяемость

0.008mm
Прочее

Габариты станка (ДxШxВ)

5862*4350*3200

Масса станка (прибл.)

18000kg

Система ЧПУ

FANUC 0i MF PLUS
