Горизонтальная ось X

820mm(Left limit ：500mm，Right limit：320mm)

Продольная ось Y

520mm

Вертикальная ось Z

500mm

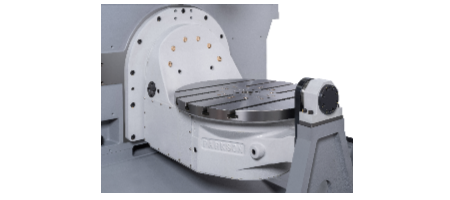

Ось Bs

±110°

Ось C

360°

Расстояние от торца шпинделя до рабочего стола

150-650mm

Расстояние от центра шпинделя до поверхности направляющей

187mm

Расстояние от стола до основания

900mm

Размер стола

∅650mm

Макс. диапазон обработки

∅650×380mm

Диаметр центрального отверстия

∅55H7mm

Высота стола (до центра оси B)

-50mm

Макс. грузоподъемность

300Kg

T-пазы (кол-во-шаг-ширина)

5-100-18H7mm

Тип привода

Прямой привод

Скорость вращения шпинделя

12000r/min

Мощность главного двигателя

9KW

Крутящий момент шпинделя

135Nm

Конус и спецификация шпинделя

BT-40

Скорость быстрых перемещений X、Y、Z

24/24/24m/min

Тип привода of X/Y/Z-axis servo motor

Прямой привод

Скорость серводвигателя осей X/Y/Z

2500/2500/2500rpm

Диаметр винта осей X/Y/Z

∅40/∅40/∅40mm

Шаг винта осей X/Y/Z

12/12/12mm

Скорость рабочей подачи

1-10000mm/min

Мин. скорость подачи

0.001mm

Тип привода

Турбочервяк

Макс. скорость вращения B/C

25/25rpm

Точность индексации B/C

45”/15”sec.

Повторяемость B/C

6”/6”sec.

Мин. шаг ввода

0.001°

Давление гидротормоза

5MPa

Тормозное усилие фиксации B/C

2630/1690Nm

Вместимость магазина инструмента

№24

Тип магазина инструмента

ATC-магазин инструмента

Конус инструмента

BT-40

Тяговый штифт держателя инструмента

45°

Макс. диаметр инструмента (с соседними)

Φ80mm

Макс. диаметр инструмента (без соседних)

Φ150mm

Макс. длина инструмента

300mm

Макс. масса инструмента

8Kg

Время смены инструмента (от инструмента к инструменту)

2.5/3Sec

Точность позиционирования

±0.005mm

Повторяемость

±0.003mm
