Вертикальный обрабатывающий центр DT800
Станок имеет вертикальную раму, что обеспечивает компактную конструкцию. Её колонна в виде елочки с высокой жесткостью, прочная седловина и широкая база позволяют машине выдерживать большие нагрузки в процессе работы, предотвращая вибрации и деформации.

Подходит для обработки комплектующих автомобилей, мотоциклов и малых генераторов..
Особенности модели
High-rigidity mechanical structure
Высокоскоростной и высокоэффективный ATC
Screw
Технические параметры
  • Параметр

    Вертикальный обрабатывающий центр DT800

    Характеристики

  • Ходы

    Горизонтальная ось X

    800mm

    Продольная ось Y

    500mm

    Вертикальная ось Z

    330mm

    Расстояние от торца шпинделя до рабочего стола

    160-490mm

    Расстояние от центра шпинделя до направляющей колонны

    546mm

  • Рабочий стол

    Размер рабочего стола

    1000*500mm

    T-пазы (кол-во/размер/шаг)

    5*18*100

    Максимальная нагрузка

    300kg

  • Шпиндель

    Скорость вращения шпинделя

    50-20000rpm

    Тип привода

    直联驱动

    Крутящий момент шпинделя (номинальный/максимальный)

    11.8/28.7Nm

    Мощность главного двигателя

    3.7/5.5kw

  • Сервооси

    Скорость быстрых перемещений X/Y/Z

    48/48/48m/min

    Скорость рабочей подачи

    1-10000mm/min

  • Магазин инструмента

    Тип магазина инструмента

    Реверсивный серво-магазин на 21 инструмент (26 инструментов)

    Конус инструмента

    BT-30

  • Точность

    Точность позиционирования

    0.008mm

    Повторяемость

    0.004mm

  • Прочее

    Габариты станка (ДxШxВ)

    2480*2540*2440mm

    Масса станка (прибл.)

    4300kg

    Система ЧПУ

    FANUC / MITSUBISHI

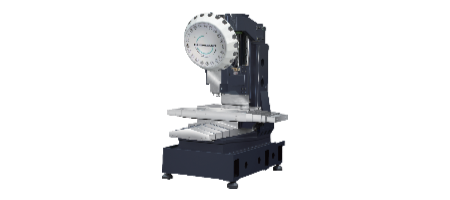

  • High-rigidity mechanical structure
    Литьё IT300 из усовершенствованной смоляной смеси, колонна типа «ёлочка» с большой площадью контакта и цельнолитое сверхширокое основание повышают общую жесткость станка.

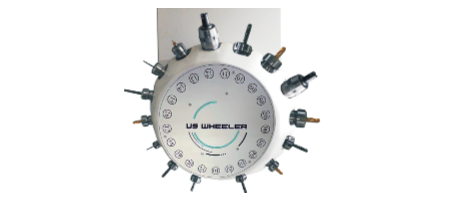

  • Высокоскоростной и высокоэффективный ATC
    Шпиндель BT30 и высокоэффективный серво-сменщик инструмента обеспечивают высокую скорость работы; время смены инструмента (T-T) до 1.4 с, (C-C) до 1.9 с.

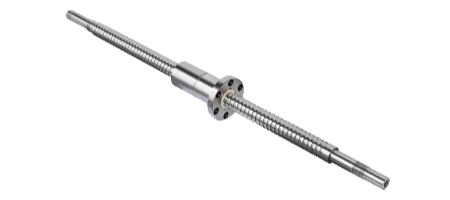

  • Screw
    ШВП с точной предварительной натяжкой повышает жесткость и снижает влияние термического расширения, увеличивая ресурс и стабильность точности.
