Токарный станок с ЧПУ LT300M

Токарные станки с ЧПУ серии LT - это высокоточные и высокоэффективные автоматические станки с многопозиционной револьверной головкой и широкими технологическими возможностями. Поддерживаются функции компенсации, включая линейную и круговую интерполяцию.

Серия в основном предназначена для обработки различных валов и дисков, а также для точения внутренних и наружных поверхностей резьб, дуг, конусов и роторов, обеспечивая режимы высокоскоростного резания.

Технические параметры

Параметр

Токарный станок с ЧПУ LT300M

Характеристики

Обрабатываемость

Максимальный диаметр над станиной

560mm

Максимальный диаметр точения

400mm

Рекомендуемый диаметр точения

260mm

Максимальная длина точения

550mm

Диаметр прутка заготовки

74mm

Расстояние от центра шпинделя до основания

1050mm
Ход

Ход по оси X

220mm

Ход по оси Z

600mm
Ходы

Скорость вращения шпинделя

3000rpm

Спецификация шпиндельного интерфейса

A2-8

Мощность главного двигателя (номинальная/максимальная)

15/18.5kw

Диаметр сквозного отверстия шпинделя

87mm
Сервооси

Скорость быстрых перемещений X/Z

30/24m/min

Скорость рабочей подачи

1-10000mm/min
Револьверная головка

Вместимость револьверной головки

12-позиционная револьверная головка

Диаметр расточной оправки

32mm

Тип револьверной головки

Приводная револьверная головка + гидрозажим
Задняя бабка

Тип задней бабки

Сервопривод

Конус пиноли задней бабки

MT-5
Точность

Точность позиционирования

0.008mm

Повторяемость

0.004mm
Прочее

Габариты станка (ДxШxВ)

3010*2500*1900mm

Масса станка (прибл.)

4000kg

Система ЧПУ

FANUC 0iTF(SIEMENS 828D)

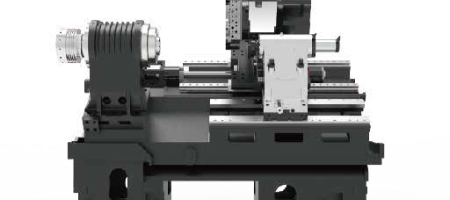

Bed

Наклонная станина рассчитана методом конечных элементов, имеет устойчивый центр тяжести, высокую жесткость и стабильность, а также отличное сохранение точности.

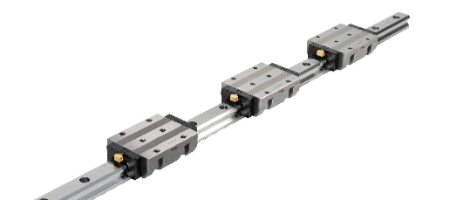

Guide rail

Шариковые направляющие выдерживают высокие нагрузки и сохраняют стабильную точность в течение длительного времени.

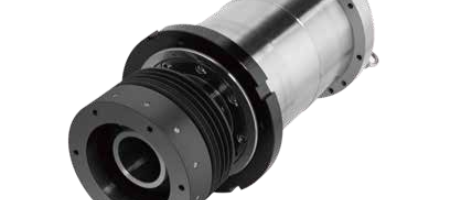

Шпиндель

Шпиндель изготавливается при контролируемой температуре: передняя опора - угловой подшипник, задняя - двухрядный роликовый подшипник, что повышает жесткость и эффективность и снижает шум.
