Токарный станок с ЧПУ LT400L

Токарные станки с ЧПУ серии LT - это высокоточные и высокоэффективные автоматические станки с многопозиционной револьверной головкой и широкими технологическими возможностями. Поддерживаются функции компенсации, включая линейную и круговую интерполяцию.

Серия в основном предназначена для обработки различных валов и дисков, а также для точения внутренних и наружных поверхностей резьб, дуг, конусов и роторов, обеспечивая режимы высокоскоростного резания.

Технические параметры

Параметр

Токарный станок с ЧПУ LT400L

Характеристики

Обрабатываемость

Максимальный диаметр над станиной

790mm

Максимальный диаметр точения

600mm

Рекомендуемый диаметр точения

380mm

Максимальная длина точения

2000mm

Диаметр прутка заготовки

115mm

Расстояние от центра шпинделя до основания

1245mm
Ход

Ход по оси X

340mm

Ход по оси Z

2100mm
Ходы

Скорость вращения шпинделя

2000rpm

Спецификация шпиндельного интерфейса

A2-11

Мощность главного двигателя (номинальная/максимальная)

15/18.5kw

Диаметр сквозного отверстия шпинделя

127mm
Сервооси

Скорость быстрых перемещений X/Z

12/12m/min

Скорость рабочей подачи

1-10000mm/min
Револьверная головка

Вместимость револьверной головки

12-позиционная револьверная головка

Диаметр расточной оправки

60mm

Тип револьверной головки

Тип револьверной головки
Задняя бабка

Тип задней бабки

Программируемая гидравлическая задняя бабка

Конус пиноли задней бабки

Живой центр MT#6
Точность

Точность позиционирования

0.01/0.015mm

Повторяемость

0.006/0.01mm
Прочее

Габариты станка (ДxШxВ)

6550*2300*2520

Масса станка (прибл.)

12000kg

Система ЧПУ

FANUC 0iTF(SIEMENS 828D)

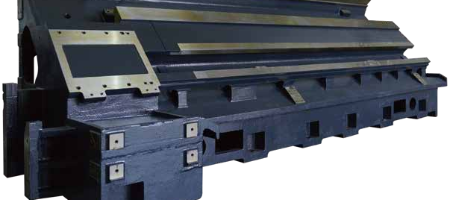

Hard-rail bed

Применяются отработанные технологии производства и сборки, все литые детали проходят анализ и оптимизацию методом конечных элементов, что обеспечивает высокую точность и стабильность станка.

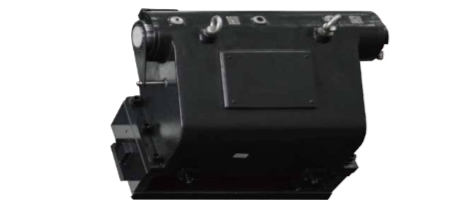

Программируемая гидравлическая задняя бабка

Выдвижение и втягивание гидравлической задней бабки выполняется от центра по команде M-кода или педали; перемещение осуществляется совместно с суппортом. Относительное положение суппорта и задней бабки задаётся программно.

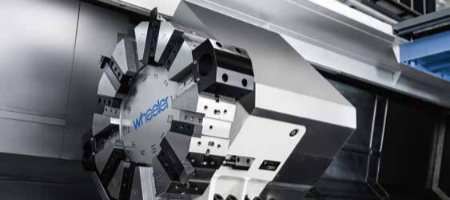

Heavy-duty turrets

В стандартной комплектации установлена 12-позиционная гидравлическая револьверная головка для тяжелого резания. Увеличенный инструментальный диск повышает жесткость держателей и снижает взаимные помехи инструментов.
