Вертикальный обрабатывающий центр EM855A

Эта серия станков с высокой общей жесткостью, гибким управлением и полной защитой рабочей зоны подходит для обработки корпусных деталей и сложных 2D/3D пресс-форм, поддерживая широкий набор технологических операций.

Широко применяется для обработки деталей и пресс-форм с высокими требованиями к точности и производительности в автомобильной, инструментальной, аэрокосмической и оборонной отраслях; может комплектоваться поворотной осью для более сложной обработки.

Технические параметры

Параметр

Вертикальный обрабатывающий центр EM855A

Характеристики

Ходы

Горизонтальная ось X

800mm

Продольная ось Y

550mm

Вертикальная ось Z

550mm

Расстояние от торца шпинделя до рабочего стола

120-670mm

Расстояние от центра шпинделя до направляющей колонны

590mm
Рабочий стол

Размер рабочего стола

1000*550mm

T-пазы (кол-во/размер/шаг)

5*18*90

Максимальная нагрузка

600kg
Шпиндель

Скорость вращения шпинделя

50-8000rpm

Тип привода

Ременной синхронный привод

Крутящий момент шпинделя (номинальный/максимальный)

52.5/118Nm

Мощность главного двигателя

11/15kw
Сервооси

Скорость быстрых перемещений X/Y/Z

42/42/42m/min

Скорость рабочей подачи

1-10000mm/min
Магазин инструмента

Тип магазина инструмента

ATC-магазин на 24 инструмента

Конус инструмента

BT-40
Точность

Точность позиционирования

0.008mm

Повторяемость

0.004mm
Прочее

Габариты станка (ДxШxВ)

2600*2310*3000mm

Масса станка (прибл.)

5400kg

Система ЧПУ

FANUC 0iMF PLUS

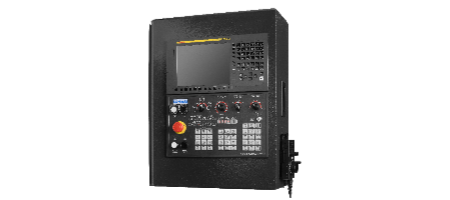

Rotary control panel

Поворотная панель управления с диапазоном 0-60 градусов повышает удобство работы и обзорность.

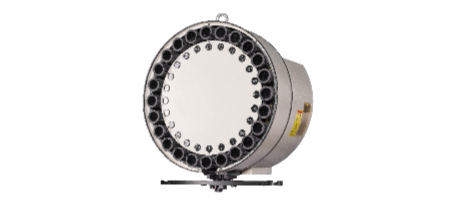

High-speed ATC

ATC driven by a cam motor during operation to the next tool position in advance to be ready for executing the tool changing command, minimizing the non-cutting time; a tool capacity of 24 tools {or 30 tools (optional)}, allowing for a wider variety of mac

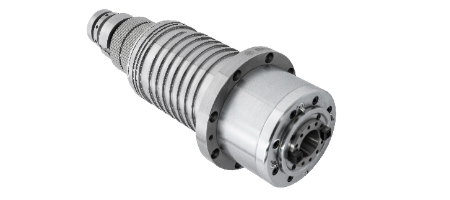

Шпиндель

Прецизионный гильзовый шпиндель: основной узел собран на высокоточном подшипнике класса P4, усиленные стенки конического отверстия уменьшают вибрации в широком диапазоне режимов резания и повышают точность обработки.
