Вертикальный обрабатывающий центр EM1100Z
该系列机床整体刚性强，操作方便灵活，采用全封闭式防护。适用于箱体类零件、各种复杂的二维及三维模具的加工。零件经一次装夹完成后，能实现铣、钻、镗、铰、攻丝等多道工序。

广泛应用于多工序、高精度、高效率的汽车、模具、航空和军工等行业中的零件和模具加工，也可根据客户的需求增加回转坐标轴，用以加工多角度类零件及圆柱齿轮、凸轮等类型零件。
Особенности модели
Rotary control panel
High-speed ATC
Шпиндель
Технические параметры
  • Параметр

    Вертикальный обрабатывающий центр EM1100Z

    Характеристики

  • Ходы

    Горизонтальная ось X

    1100mm

    Продольная ось Y

    600mm

    Вертикальная ось Z

    600mm

    Расстояние от торца шпинделя до рабочего стола

    80-680mm

    Расстояние от центра шпинделя до направляющей колонны

    635mm

  • Рабочий стол

    Размер рабочего стола

    1200*600mm

    T-пазы (кол-во/размер/шаг)

    5*18*100

    Максимальная нагрузка

    800kg

  • Сервооси

    Скорость быстрых перемещений X/Y/Z

    36/36/20m/min

    Скорость рабочей подачи

    1-10000mm/min

  • Шпиндель

    Скорость вращения шпинделя

    50-6000rpm

    Тип привода

    Ременной синхронный привод

    Крутящий момент шпинделя (номинальный/максимальный)

    143/236Nm

    Мощность главного двигателя

    15/18.5kw

  • Магазин инструмента

    Тип магазина инструмента

    ATC-магазин на 24 инструмента

    Конус инструмента

    BT-50

  • Точность

    Точность позиционирования

    0.008mm

    Повторяемость

    0.004mm

  • Прочее

    Габариты станка (ДxШxВ)

    3060*2400*3000mm

    Масса станка (прибл.)

    6500kg

    Система ЧПУ

    FANUC 0iMF PLUS

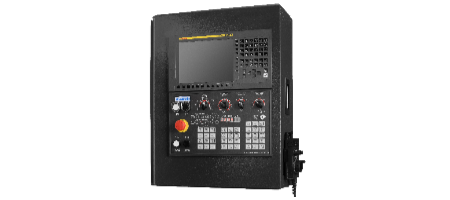

  • Rotary control panel
    Поворотная панель управления с диапазоном 0-60 градусов повышает удобство работы и обзорность.

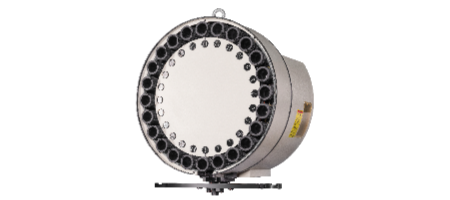

  • High-speed ATC
    ATC driven by a cam motor during operation to the next tool position in advance to be ready for executing the tool changing command, minimizing the non-cutting time; a tool capacity of 24 tools {or 30 tools (optional)}, allowing for a wider variety of mac

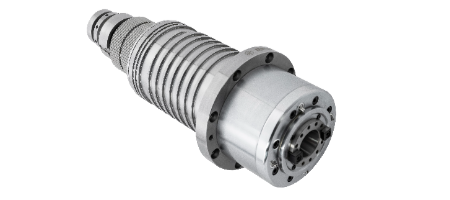

  • Шпиндель
    Прецизионный гильзовый шпиндель: основной узел собран на высокоточном подшипнике класса P4, усиленные стенки конического отверстия уменьшают вибрации в широком диапазоне режимов резания и повышают точность обработки.
